The CN2WW 80m wire beam

A complete description of the 80m wire beam used in the ARRL-DX is here:
http://f6irf.blogspot.com/2007/02/cn2ww-80m-wire-beam.html
La description de la wirebeam 80m utilisee dans l'ARRL-DX est visible en cliquant sur le lien ci-dessus.

ARRLDX CW CN2WW M/S HP

ARRL DX Contest, CW

Call: CN2WW
Operator(s): CN2NS, CN2PN, CN2WW
Station: CN2WW

Class: M/S HP
QTH: Casablanca
Operating Time (hrs): 47

Band QSOs Mults
-------------------
160: 216 43
80: 648 57
40: 1178 56
20: 974 59
15: 1100 56
10: 0 0
-------------------
Total: 4116 271 Total Score = 3,345,495


english version here
http://lists.contesting.com/archives//html/3830/2007-02/msg01551.html
Operators: Nico SV3SJ (alias F5VIH / CN2NS), Philippe F6IFY (alias CN2PN), Patrick F6IRF (alias CN2WW)
Station: IC7000 + amp / 500W
160: dipole
80/40: 2elts wire-yagis (matched with a pair of CWS/W2FMU multi-UNUN
transformers)
20/15: 2elts steppIR
10m vertical dipole (on a spare steppIR fiber element) - Juste utilisé
pour surveiller le 10m de façon permanente (imaginé et construit par Nico en moins de 30mn)
Toutes les antennes situées sur la terrrasse du "beach house" (résidence de vancances pour Marocains fortunés - désert à cette saison) face à l'océan, et environ à 35m au dessus du niveau de la mer distante d'environ 200m.
Accessoires:IBM thinkpad, N1MM-logger, microkeyer, ICE band-filters, etc.. Pas de connection Internet, pas d'accès cluster...

Et un de plus depuis le Maroc; "potentiellement" un nouveau record D'Afrique!
La station (style dx-ped) a été construite de zéro en un jour et demi, et demontée en une demie journée dès le lundi... (compte tenu des problèmes de corrosion, dus à la proximité de la mer, André HB9HLM a décidé de tout virer lors de son dernier passage...Il faut dire qu'en
2ans la A3S était déja pratiquement foutue... Y'a qu'a voir l'état de décomposition avancée des climatiseurs ou la quntité de sel de mer accumulée sur le mat fibre en seulement 3 jours).
En fait tout aurait du être pret des le Jeudi soir, mais un croisement des cables de télecommande de la steppIR et un mauvais contact dans la SO239 du MFJ nous faisant soupconner un Connecteur mal monté, nous ont fait perdre pas mal de temps...
Les wire-beam ont été un jeu d'enfant à régler... les valeurs ïmpédance/ bande passante Mesurées, très proches des modèles NEC2 (22ohms sur 80, 36ohms sur 40). Il restait plus qu'a choisir les bons ports sur les "multis UNUN's"et le tour était joué. Je décrirai la procédure de réglage ultérieurement si il y'en a que ca intéresse...

La bonne surprise d'entrée a été le 80m... avec des rates dignes d'un 15m (>350 sur 10QSO). Tout ca avec des bouts de fils et un PA au "petit trot" (il est très vieux et fatigué, et l'alim donne qqs signes de faiblesse !). J'avais beau avoir une confiance totale dans les simulations, j'ai quand même été surpris !
La wire-beam 80 (dipole/directeur- 8m de boom) avec son diagramme nous protegeant des gros signaux Est-Europeens,et autres claquements de manips dus aux nbx FT1000 en service (merci Yaesu!), c'est rapidement révelée un "killer" (nous avons passé les 50 mults des la première nuit, avec des signaux sur les W6/W7 incroyables); Sur 40, qui utilisait les memes supports (la tour et un mat fibre 12m de z "spiderbeam") , l'antenne était optimisée pour le gain max (avec 8m d'espacement il est impossible
d'obtenir un bon rapport A/R avec une 2). Restropectivement il eut ete preferable d'ajouter un support intermédiaire et de faire une 3... mais bon, nous avions déja 10kgs d'excédent de bagages... tout est toujours affaire de compromis !
En géneral les condx ont été excellentes sur les 3 bandes les plus basses, avec très peu de QRN. Le 160 a été digne de l'EME, avec des signaux faibles, mais pas de statiques (juste le bruit blanc de la bande).
Le 15m a vraiment été la bonne surprise avec un SSN au raz des paquerettes... et bien sûr, aucun "miracle" ne s'est produit pour le 10m, ce malgré les prières de notre ami Said...

Coté matos, c'était le premier contest sérieux avec l'IC7000... une petite merveille ! Tout le monde l'a adoré... pas de problèmes de température, et des filtres dignes d'un Pro3... Tout ca dans un format "pocket" (il est plus petit que le 706)... Icom a vraiment sortit un petit bijoux pour les OM-voyageurs... Comme d'hab, N1MM a tourné sans un glitch... Juste qqs problèmes d'aptation pour Philippe avec Le mode ESM (Enter Sends Messsage). Il faut dire au passage pour le charier un peu, que Philippe a quand même réussi le tour de force de demander repétition à VY2TT, alors qu'on l'avait déjà sur 4 bandes, et que le monde entier sait que c'est PEI ! (j'ai les preuves !- il a du se demander "c'est qui ces charlots?" ).

Etant à la fin du cycle 23, ou tout au début du 24 (personne ne sait à ce stade), je ne pensais pas qu'il était possible de battre un record d'Afrique établi en 93, avec un SSN autour de 100... Mais bon, je pense qu'on l'a fait (restons prudent toutefois !). En fait, tout c'est joué sur 20m le dimanche soir, ou la bande est restée ouverte presque 1 heure et demie de plus que le jour précédent; il n'en fallait pas plus...

Générique de fin:
- Choukrane à Mohamed CN8PA pour son support logistique précieux, pour sa contribution éssentielle au montage et pour son pilotage dans le labyrinthe et le trafic incroyable de Casa.
Sans lui tout aurait été beaucoup plus compliqué !
- Merci a André HB9HLM de nous avoir loué une nouvelle fois son appart, et à la direction du "beach house" de nous avoir donné l'autorisation d'accéder aux terrasses, et d'installer notre "merdier" pour la durée du weekend.
- Choukrane aux amis de Rabat Said CN8LI, Kacem CN8LR et Said CN8WW pour leur coup de main, que ca soit pour leur aide physique, le prêt de matos de secours, la facilitation des démarches avec l'administration, etc...
- Merci à Ibéria de nous avoir fait cadeau des 10kgs d'éxcédent, et surtout d'avoir livré nos bagages en temps et heure a Casa. Compte tenu du planning "sérré" de l éxpé; un seul bagage
perdu a Madrid eut été une cata !
- Grazzie a Elena et Stefano IK2QEI (l'équipe CN3A), pour leur visite Lundi soir à Dar-Bouazza. Une soirée inoubliable. Stefano a tellement d'histoire de contests, et tellement de talent pour les raconter (avec les mains, comme il se doit !), que nous avons tous oubliés que nous étions crevés! Comme quoi on peut être concurrents et entretenir des relations cordiales, et être à la fois un "top-world contester" et un mec sympa !!!

Nous avons quitté Mohamed a l'aéroport Mohamed V, Mercredi vers 11h, avec plein de projets dans la tête !
Donc, à bientôt depuis le Maroc... In shallah !

Pour l équipe
Patrick F6IRF/CN2WW

Life is too short for contesting from home !
A suivre: une video de 5mn sur laquelle Nico travaille, des descriptions détaillée des antennes 40/80, et bien sur les habituelles stats et analyses post-contest et autres clips audios.
S O O N H E R E

ARRL-DX: life is too short for contesting from home !

Juste quelques photos... la suite bientôt
Just a few pictures... more to follow !
On the beach... ( Phil, Pat, Nico) Mohamed CN8PA and Said CN8WW Mohamed, installing the steppIR on the tower...
View of the antennas installed. The fiber-mast supports the 80m director and the 40m dipole. The tower, the 40m reflector, the 80m dipole and the 160m dipole.
Phil discovering the IC7000... amazing but fantastic little toy..

Nico during the contest

ARRLDX - and 10m ?

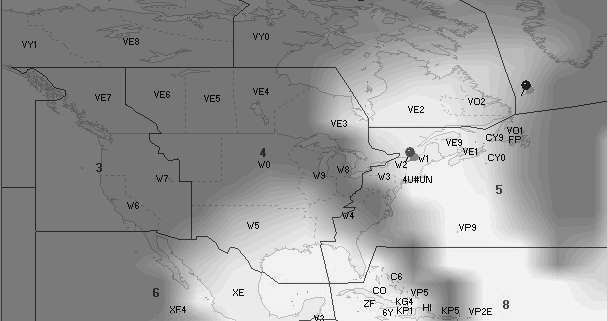

Unfortunately, 10m is unlikely to be a good band for this year. The picture show an optimistic hypothesis (SSN=30 k=1) for the best hour (17z), where the only opportunities would be for South-most stations, located along the XE-border. With the NOAA predicted values (SFI=75 Ap=5), the MUF is likely to remain around 24Mhz. Of course the 10m-band is often full of surprises, and a bit of E's may help... Beaming both antennas to the higher MUF-zone in the south atlantic, may also give possibilities through "sidescatter" or "backscatter" pathes. It might also be some opportunities for "Long-Path" QSO's, especialy for South-states and West-coast big-guns (between 16 and 19z), so we will keep an hear on the band.

ARRLDX - 15m propagation forecasts

Based on NOAA propagation forecasts, I have built those maps using VE3NEA hamcap and DX-atlas. The complete series, downloadable here show the expected 15m openings from 12z to 20z from CN2WW to US and Canada. Curiously, according to those maps the most difficult areas, may be in the dark zone starting from north-W4 to W8,W9 and VE4. But we will see...
12z 13z 14z 15z 16z 17z 18z 19z 20z
